3NINE - GREEN LINE SERIE

De Green Line serie is de tweede generatie van olienevel afscheiders van 3Nine. De Green Line werkt volgens het "tegenstroom principe" en controleert tal van functies welke via de gekleurde lichtbalk gecommuniceerd worden.

De voordelen op een rij:

Altijd voldoende onderdruk bewerkingsruimte
Geen onderhoud/vervangen van filters
Terugwinning snij-vloeistoffen
Aanzienlijk schonere lucht > schonere omgeving, vloeren, machines, maar bovenal de longen.

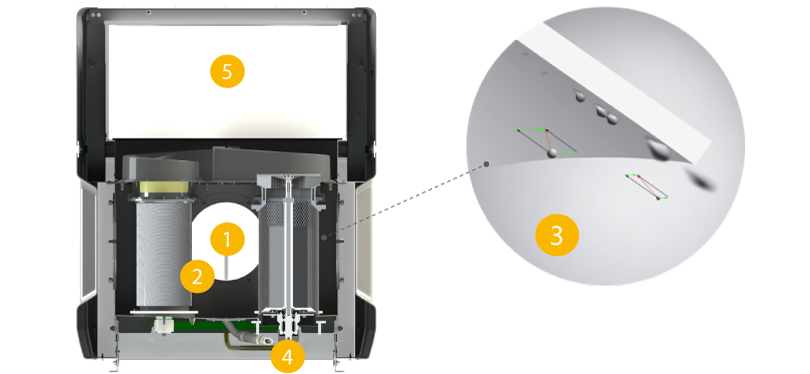

1: Turbines veroorzaken een onderdruk, waardoor de proceslucht in het rotorhuis gezogen wordt

2: De rotatie van de separatie-bladen veroorzaakt een luchtbariëre aan de buitenzijde van de separatie-bladen, waardoor grotere partikels het bladen-pakket (= gestapelde separatie-bladen)niet kunnen binnendringen, maar tegen de wand de rotorbehuizing worden geslingerd.

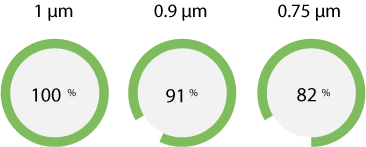

3: Partikels kleiner dan 10 mµ komen wel in het bladen-pakket, tussen de separatie-bladen, waarbij 100% van alle partikels tot 1 mµ uit de lucht worden gesepareerd, samen met een kleiner percentages aan partikels < 1 mµ.

4: De gesepareerde koel/snij-vloeistof wordt voor 100% naar de bewerkingsmachine geretourneerd.

5: Het percentage partikels kleiner dan 1 mµ dat niet door de separator wordt afgescheiden, wordt vervolgens door het Hepa klasse H13 na-filter afgevangen.

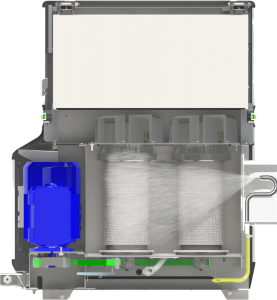

CIP - CLEANING IN PLACE

Indien gebruik gemaakt word van een watermengbaar koelsmeermiddel is het verstandig
de CIP te gebruiken. Dit eveneens gepatenteerde systeem spuit volautomatisch
periodiek een hoeveelheid koelsmeermiddel in de separator, zodat eventuele
verkleefde restanten worden verwijderd.
Dit koelsmeermiddel haalt de 3NINE met een eigen pomp uit de tank van de
machine; de 3NINE zorg er met de separator voor dat dit wordt geretourneerd.

Bovendien het bewijs van de werking van de separator, immers geen ander merk
of systeem blaast koelmiddel in het apparaat.

De GREEN LINE serie van 3NINE is beschikbaar in de volgende modellen:

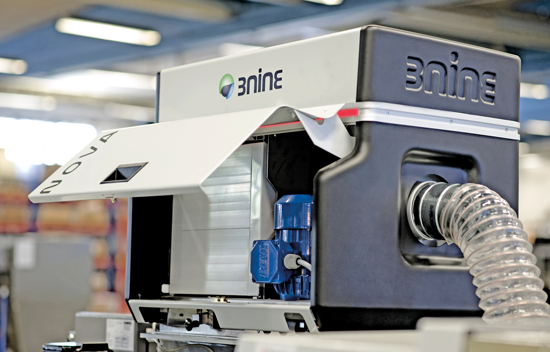

NOVA 300 - capaciteit tot 300 m³/uur

NOVA 300

Download hier de brochure van de NOVA 300

Model NOVA geschikt voor bewerkingsruimte tot 2 m³ met een capaciteit tot 300 m³/uur.
Nova is de kleinste olienevel mist separator binnen de innovatieve GREEN LINE serie.
De NOVA is ontwikkeld voor alle toepassingsprocessen waarbij emulsie of snij-oliën worden toegepast.

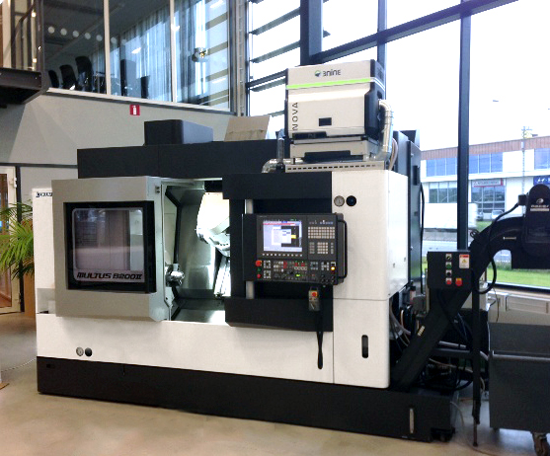

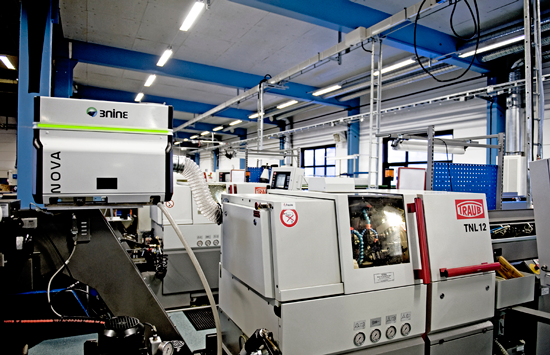

De NOVA kan geplaatst worden bovenop de machine, aan de zijkant, aan een muur of op een pilaar.

Gewicht: 35 kg
Hoogte: 550 mm
Lengte: 694 mm
Breedte: 475 mm
Inlaat pijpafmeting: Ø 100 mm
Geluidsniveau: < 65 dB (A)
(SS-EN ISO 3746:2010)

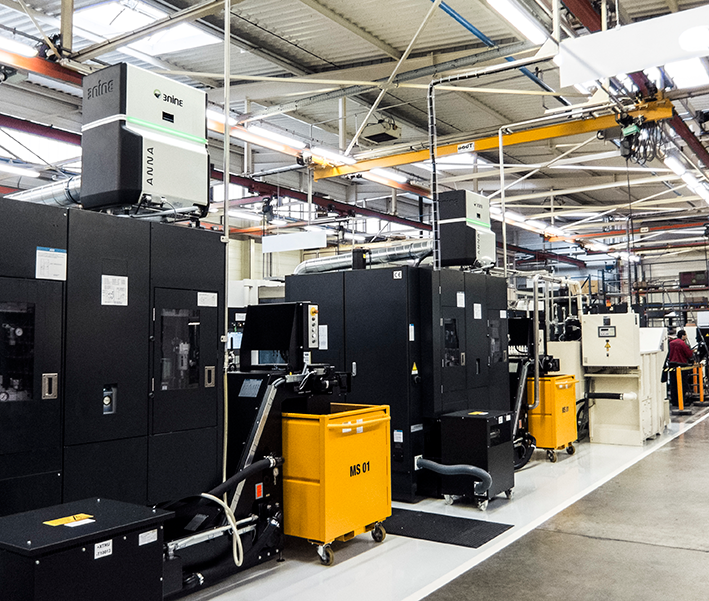

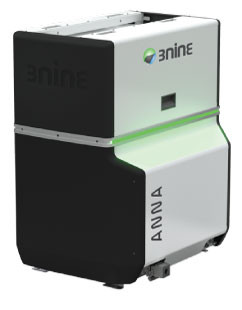

ANNA 600 - capaciteit tot 600 m³/uur

ANNA 600

Download hier de brochure van de ANNA 600

Model ANNA geschikt voor bewerkingsruimte tot 6 m³ met een capaciteit tot 600 m³/uur.
De ANNA is ontwikkeld voor alle toepassingsprocessen waarbij emulsie of snij-oliën worden toegepast.

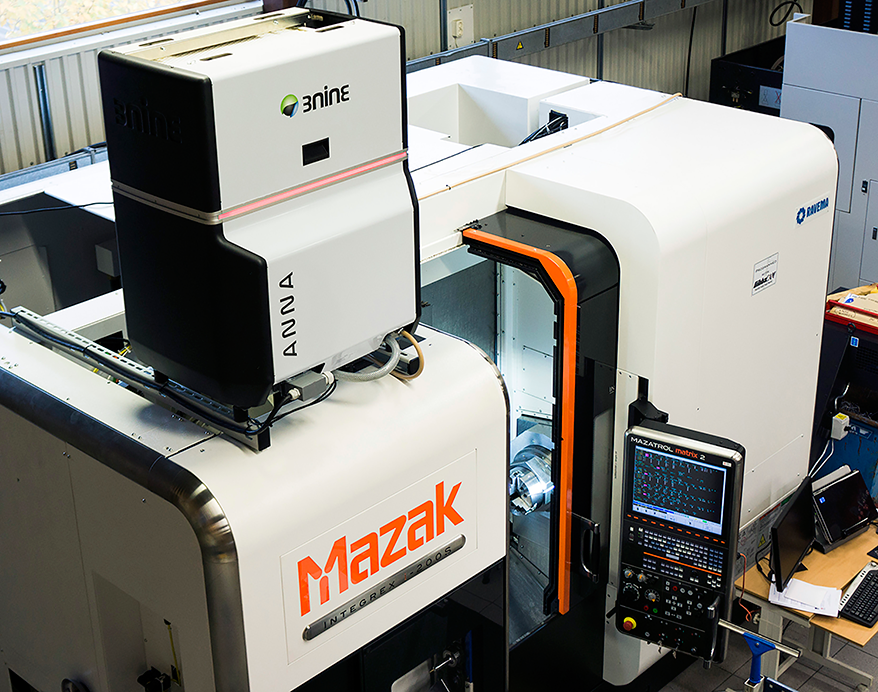

De ANNA kan geplaatst worden bovenop de machine, aan een muur of op een pilaar.

Gewicht: 77 kg
Hoogte: 936 mm
Lengte: 753 mm
Breedte: 547 mm
Inlaat pijpafmeting: Ø 200 mm
Geluidsniveau: < 70 dB (A)
(SS-EN ISO 3746:2010)

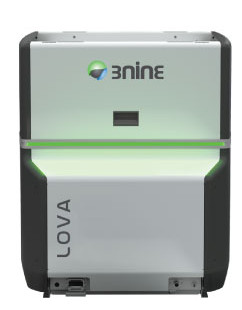

LOVA 900 - capaciteit tot 900 m³/uur

LOVA 900

Download hier de brochure van de LOVA 900

Model LOVA geschikt voor bewerkingsruimte tot 9 m³ met een capaciteit tot 900 m³/uur
De LOVA is ontwikkeld voor alle toepassingsprocessen waarbij emulsie of snij-oliën worden toegepast.
De LOVA kan geplaatst worden bovenop de machine, aan een muur of op een pilaar.

Gewicht: 115 kg
Hoogte: 936 mm
Lengte: 776 mm
Breedte: 773 mm
Inlaat pijpafmeting: Ø 200 mm
Geluidsniveau: < 70 dB (A)
(SS-EN ISO 3746:2010)

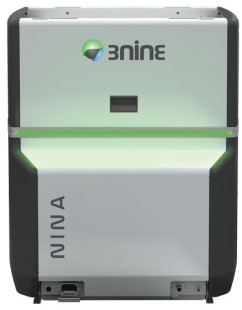

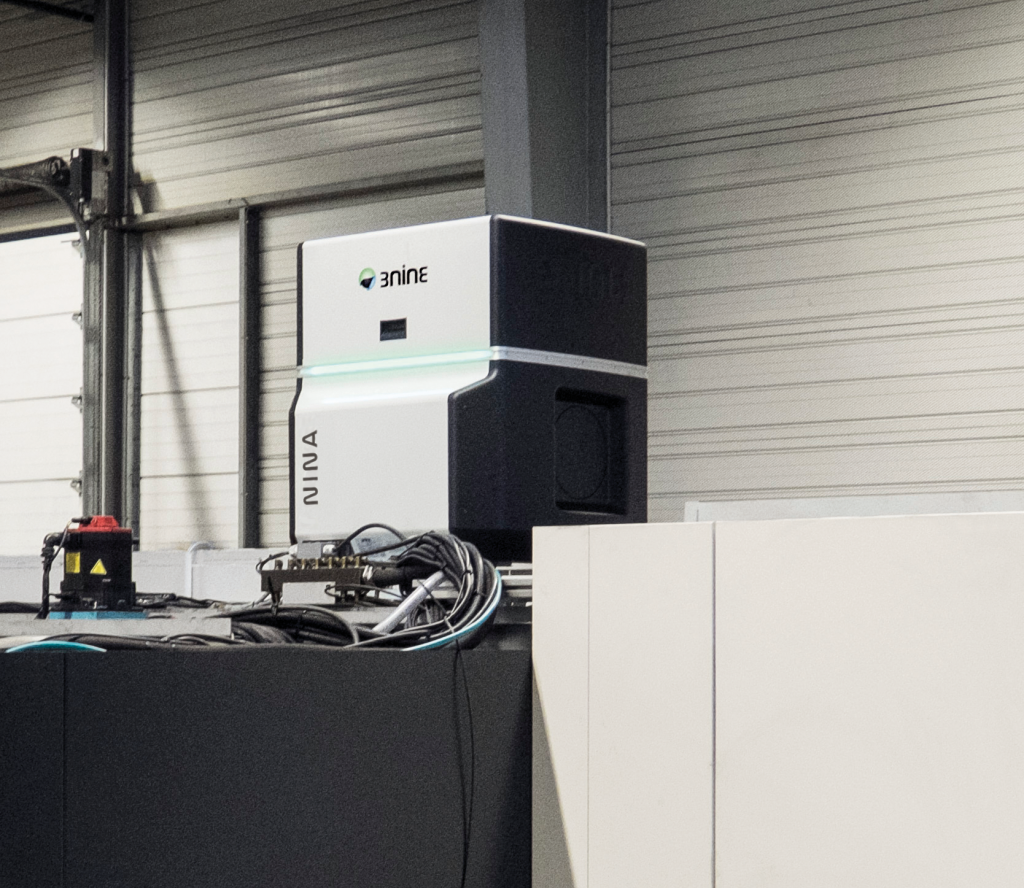

NINA 1200 - capaciteit tot 1200 m³/uur

NINA 1200

Download hier de brochure van de NINA 120

Model NINA geschikt voor bewerkingsruimte tot 12 m³ met een capaciteit tot 1200 m³/uur
De NINE is ontwikkeld voor alle toepassingsprocessen waarbij emulsie of snij-oliën worden toegepast.
De NINE kan geplaatst worden bovenop de machine, aan een muur of op een pilaar.

Gewicht: 120 kg
Hoogte: 936 mm
Lengte: 776 mm
Breedte: 773 mm
Inlaat pijpafmeting: Ø 200 mm
Geluidsniveau: < 70 dB (A)
(SS-EN ISO 3746:2010)
